特點

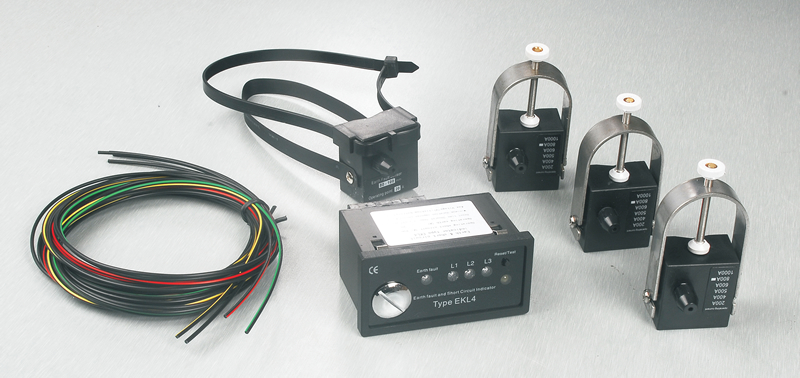

接地短路故障指示器分為A和B兩種型號，B型具有信號遠傳功能。是在消化，吸收國內外同類先進產品基礎上，為城鄉電網環網配電系統設計的一種自動化監測專用裝置。在環網配電系統中，特別是在大量使用環網負荷開關(Ring Main Unit)的系統中，如果下一級配電網絡系統中發生了線路短路或接地故障時，上一級的供電系統必須在規定的時間內進行分?jǐn)啵苑乐拱l(fā)生重大事故。在分?jǐn)啾Ｗo(hù)發生后，會造成隸屬于此級網絡的系統全部停電。通過使用本產品，可以快速準確地指示出發生故障的部分，大大節省了查找故障部分的時間，減少停電時間和停電范圍，提高供電可靠性。
工作原理
當供電線路有短路或接地故障發生時，短路或接地電流產生的電磁場變化，使固定在電纜上的傳感器中測量線圈產生脈沖信號，當脈沖信號的值的大小達到或超過設定的故障電流值時，故障指示器會自動記憶故障狀態，故障指示燈閃爍發出故障指示，同時通過遠程報警接口，將故障信號傳遞給監控中心，工作人員通過故障指示信號能夠迅速準確地找到線路故障位置，及時排除故障，恢復電網供電。
接線圖
功能
短路報警
接地報警
低電量報警
遠程報警和遠程復位
自動時間復位(自行整定：4.8.12.24H)
測試和手動復位
技術參數
| 環境溫度 | -35℃~+75℃ |
| 環境濕度 | ≤85% |
| 污染等級 一級 | JP40 |
| 防護等級 | IP65 |
| 自動復位時間 | 4.8.12.24H |
| 線路電壓等級 | 35kV以下 |
| 電源功耗 | 待機工作電流<5uA |
| 電池容量 | 3.6V鋰電池2Ah；工作壽命5年 |
| 繼電器容量 | 230VAC 2A |
| 短路報警電流 | ≥300A連續可調(出廠時設定) |
| 接地報警電流 | ≥10A連續可調(出廠時設定) |
| 精確度 | 全溫度范圍誤差<±10% |
| 觸發延時時間 | 20~300ms可調(出廠時設定) |
| 耐受電流能力 | ≥20kA 2S |
| 適用電纜外徑 | 單芯≤40mm |
| 單套重量 | <1000g |
| 開孔尺寸 | 92×44mm |
